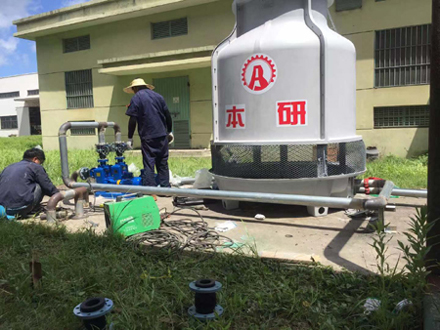

R-50T圆形水塔管道安装
冷却塔是在塔内使空气和水进行热质交换，从而降低冷却水温度的设备，空调制冷系统所用的冷却塔多为逆流式和横流式，其淋水装置采用落膜式。一般单座塔和小型塔多采用逆流圆形冷却塔，而多空塔和大型塔多采用横流式冷却塔。下面让我们来了解一下冷却塔安装方法吧。
1.冷却塔安装要求
(1)冷却塔的安装应根据设备的各种条件，考虑其安装位置的地面及其荷载能力，同时也必须考虑所必备的外界条件。
(2)安装时应注意冷却塔的基础按规定的尺寸预埋好水平钢板，各基础点的标高应在同一标高的水平面上。
(3)塔体应放置水平。水塔在施工安装时，为防止压坏底盘，施工人员应踏在底盘的加强筋上，在安装塔外壳、底盘等纤维件时，为防止外壳底盘等变形可先穿螺钉，而后依次逐渐紧固，在确认底盘不变形，附近干净、干燥的条件下，为避免使用时漏水可在接触处铺设纤维毡及涂树脂。
2.冷却塔本体安装
冷却塔不得安装在通风不良和出现湿空气回流的场合，必须安装在通风良好的场所。否则将会降低冷却塔的冷却能力。冷却塔一般安装在冷冻站的屋顶上，以形成高压头，用以克服冷凝器的阻力损失。水泵将需要处理的冷却水从水池抽出送至冷却塔，经冷却降温后从塔底集水盘向下自流压入冷凝器中，并继而靠水头压差自流入水池，如此循环。
安装时，应根据施工图指明的坐标位置就位，并应找平找正，设备要稳定牢固，冷却塔的出水管口及喷嘴方向、位置应正确。
3.冷却塔各部件安装
(1)薄膜式淋水装置安装。薄膜式淋水装置有膜板式、纸蜂窝式、点波式和斜坡纹式等不同形式。
1)膜板式淋水装置一般为木材、石棉水泥板或塑料板等材料制成。石棉水泥板膜板式淋水装置以波形板为好，安装在支架梁上，每四片联成一组，板间用塑料管及橡胶垫圈隔成一定间隙，中间用镀锌螺栓固定。
2)纸蜂窝淋水装置，可直接架于角钢或扁钢支架上，亦可直接架于混凝土小支架上。
3)点波淋水装置的单元高度为150～600mm，小点波一般为250ram。其安装总高度为：当采用逆流塔时为500～1200mm，采用横流塔时为1000～1500mm。
其常用的安装方法有框架穿针法和黏结法两种：
①框架穿针法用直径4的铜丝或镀锌铅丝正反穿连点波片，组成一整体，装入L 25×4角钢制成的框架内，并以框架为一安装单元。②黏结法是采用G52—2过氯乙烯清漆，黏结40～50片后，用重物体压1～1-5h即可。
点波的框架单元或粘结单元直接架设于支撑架或支撑梁上。
(4)斜波纹淋水装置的单元高度为300—400mm。其安装总高度为800—1200mm。其安装方法与点波淋水装置相同。
4.配水装置安装
冷却塔配水装置有槽式和池式两种，其安装要求如下：
(1)槽式配水装置的水槽高度一般为350~450mm，宽度为100—120mm。槽内正常水深为120—150mm。
(2)池式配水装置只用于横流冷却塔。管嘴在配水池上做梅花形或方格形布置，在管嘴顶部以上的最小水深为80—100mm。配水池的高度应大于计算最大负荷时的水深，并留出保护高度100—150rnm。
5.布水装置安装
布水装置有固定管式布水器和旋转管式布水器两种。
(1)固定管式布水器的喷嘴按梅花形或方格形向下布置，具体的布置形式应符合设备技术条件或设计要求。一般喷嘴间的距离按喷水角度和安装的高度来确定，要使每个喷嘴的水滴相互交叉，做到向淋水装置均匀布水。
(2)旋转管式布水器的喷水口的安装形式有以下三种：
1)装配开有条缝的配水管，条缝宽一般为2—3nvn，条缝水平布置。
2)喷嘴布水，按设备技术条件或设计要求安装。
3)装配开圆孔的配水管，其孔径为3—6mm，孔距8—16mm。单排安装时孔与水平方向的夹角为30。;双排安装时上排孔与水平方向夹角为60。，下排孔与水平方向夹角为45。。开孔面积为配水管总截面积的50%一60%。
6.通风设备安装
根据冷却塔的形式的不同，通风设备有抽风式和鼓风式两种：
(1)采用抽风式冷却塔，电动机盖及转子应有良好的防水措施。通常采用封闭式鼠笼型电机，而且接线端子用松香或其他密封绝缘材料密封。
(2)采用鼓风式冷却塔，为防止风机溅上水滴，风机与冷却塔体距离一般不小于2m。
7.收水器的安装
收水器一般装在配水管上、配水槽中或槽的上方，阻留排出塔外空气中的水滴，起到水滴与空气分离的作用。在抽风式冷却塔中，收水器与风机应保持一定的距离，以
防止产生涡流而增大阻力，降低冷却效果。
